免震構造用高減衰積層ゴム支承を実用化

東京都市大学および株式会社モルテンと共同で、建築免震構造用の高減衰積層ゴム支承を開発し、実用化いたしました。本開発は、耐震偽装問題を根本的に解決するための「免震建築の生産プロセス確立」を目的としています。髙松建設と東京都市大学が受託研究契約を締結し、その趣旨に賛同したモルテンが部品開発を担当することで実現に至りました。

開発の背景

従来の免震構造用積層ゴム支承は、建築構造物の規模に応じて一品生産されてきました。そのため、受注から納品までに時間を要し、コストも割高になるという課題がありました。さらに、こうした背景から過去には耐震偽装問題などが繰り返し発生し、社会的な信頼を損ねる要因にもなっていました。
今回開発した積層ゴム支承は、建物の規模に合わせて形状を大型化するのではなく、個数を調整して設計する方式を採用しています。これにより、「積層ゴムの製造・品質管理」と「構造設計・施工管理」の2つのプロセスを完全に分離できるようになり、免震部品の大量生産と品質管理の合理化を実現しました。

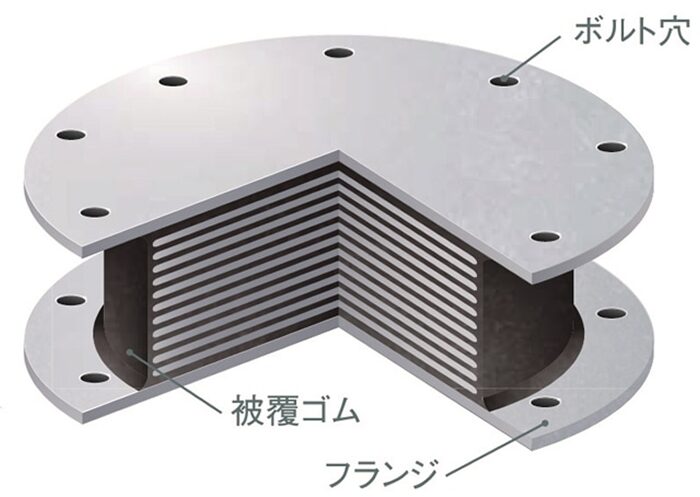

積層ゴム支承とは

免震構造の主要部材です。ゴムと鋼板を交互に積層することで、上下（鉛直）方向には建物をしっかりと支え、水平方向には地震の揺れを吸収する機能を持っています。

開発技術の特徴

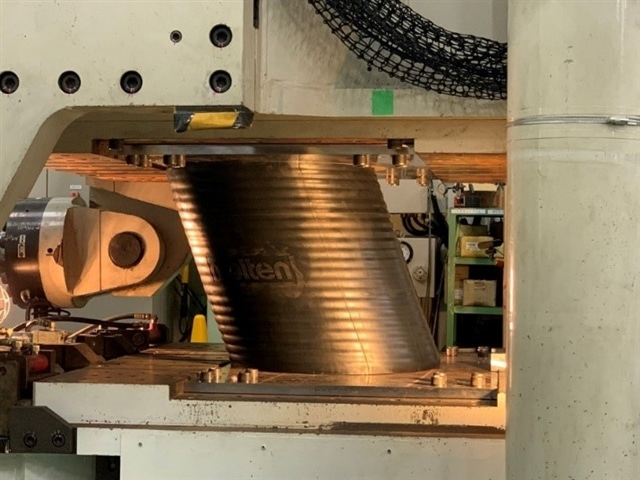

従来の免震構造用積層ゴム支承は、大変形領域の不安定性による座屈によって変形性能が決まっていました。今回開発した部材は、大変形領域で座屈せず、変形性能が大幅に向上しています。この特性により、製品の大量生産が可能となり、品質管理も容易になります。
また、本製品は「鉛直軸力165トン、水平変形能力500mm、固有周期2.5秒」という目標性能をクリアしており、建物の規模に合わせて必要な個数を配置することで目標の免震構造を設計することが可能です。
